让我们详细了解一下尘埃粒子计数器的组成和功能
发布时间:2020/4/17 11:27:50   点击次数:193

  在现代高科技的实验室组成中,尘埃粒子计数器的重要性肯定是不容忽视的,它成为许多洁净工作室工作台的主要组成部分,今天就让我们具体了解一下它的组成和功能。

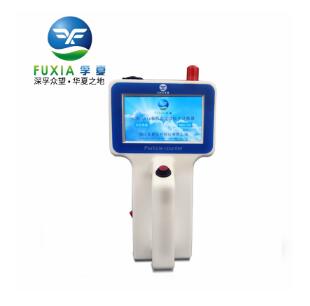

尘埃粒子计数器


  1、气泵及过滤器
  过滤器是计数器的主要组成部分,过滤器应能过滤掉0.3μm以上的微粒,避免从仪器排出的空气对洁净区发生影响。气泵位于仪器内部,使仪器发生采样流量。气泵要求噪音低、振动小、运行稳定。
  2、光检测器
  光检测器是常用的光电转换仪器。常用的光检测器是光电倍增管和光电二极管。光电倍增管工作时需加上几百伏特的负高压,仪器中有相应的高压发生电路,在对仪器进行调试或校准时应注意安全。
  3、电路体系
  不同粒径大小的粒子经尘埃粒子计数器的光电体系转换后,会发生不同起伏(电压)的电脉冲信号,粒径越大,脉冲电压越高,其内部电路便是计算大于等于某一电压值的脉冲数量的电路。
  4、测量腔
  测量腔是进行微粒观测的空间,被搜集的空气要从测量腔内穿过。当空气中的尘土通过光敏感区时,会散射出一部分光能量,被与人射光成一角度(90或70)的集光透镜搜集,再投射到光检测器上。
  5、光源
  光源是计数器的关键部件,对仪器的功能影响很大。光源要求安稳性高、寿命长、不受干扰。光能量集中稳定,能检测到0.1μm的微粒。
  6、流量监控
  目前国产尘埃粒子计数器常选用转子流量计作流量指示,则仪器的流量调理大多数是直接调理转子流量计上的旋钮,此刻仪器的控制电路对流量是没有监控的。
